乳化石油沥青介绍

道路石油沥青
Road Petroleum Asphalt
是热拌沥青混合料、乳化沥青、改性沥青的基础原料，用于高等级公路面层、基层。

煤沥青
Coal Tar Pitch
仅用于旧路面冷再生、基层透层，因环保性差，高等级公路已基本禁用。

天然沥青
Natural Asphalt
代表为湖沥青、岩沥青，掺配到石油沥青中提升高温稳定性、水稳定性，用于重载交通路面

聚合物改性沥青
热拌高等级公路面层、桥面铺装

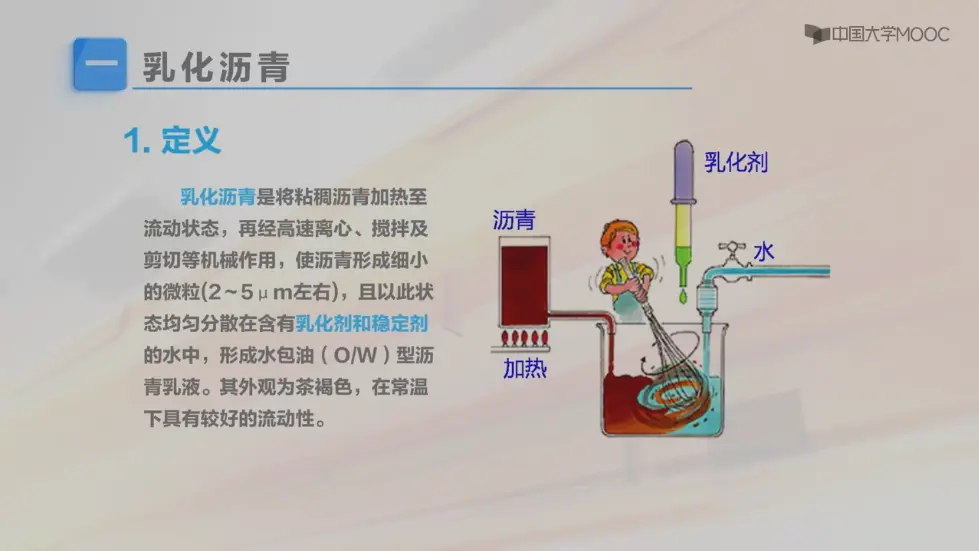

乳化沥青
冷施工核心材料

改性乳化沥青
乳化沥青升级款，添加聚合物改性剂

其他：橡胶沥青、高模量改性沥青等，用于特殊路面

PC-1
喷洒型阳离子 1 号乳化沥青
Spray Type Cationic Emulsified Asphalt No.1

破乳速度: 快裂型

制作工艺核心差异:
- 乳化剂：短碳链季铵盐，低 HLB 值 8-12，乳化膜强度低
- 研磨：胶体磨 3000r/min，研磨 1 遍，沥青微粒 3-5μm（偏粗）
- 稳定剂：极少添加，避免延缓破乳

标准材料配比:
基质沥青 60%+ 水 39%+ 阳离子乳化剂 0.6%+ 稳定剂 0.4%

规范强制核心参数:
- 沥青含量≥50%
- 粘度 C₂₅,₃：20-25s
- 5d 储存稳定性≤5%
- 集料裹覆面积≥2/3

施工用途:
- 沥青表面处治路面
- 沥青贯入式路面
- 路面下封层
- 同步碎石封层

适配路面层位:
路面面层（表处）、基层顶面下封层

快裂快速成膜，配合碎石撒布快速形成防水粘结层，无需渗透，仅需表面成膜

PC-2
喷洒型阳离子 2 号乳化沥青
Spray Type Cationic Emulsified Asphalt No.2

破乳速度: 慢裂型

制作工艺核心差异:
- 乳化剂：长碳链胺类，高 HLB 值 14-18，乳化膜强度高
- 研磨：胶体磨 4000r/min，研磨 2 遍，沥青微粒 0.5-2μm（极细）
- 稳定剂：添加 0.2-0.5% 氯化钙，提升渗透性和储存稳定性

标准材料配比:
基质沥青 55%+ 水 43.5%+ 阳离子乳化剂 1.2%+ 稳定剂 0.3%

规范强制核心参数:
- 沥青含量≥50%
- 粘度 C₂₅,₃：8-20s
- 5d 储存稳定性≤5%
- 基层渗透深度≥5mm

施工用途:
- 半刚性 / 粒料基层**透层油**
- 水泥稳定类基层养生
- 粒料基层封层

适配路面层位:
基层顶面（水泥稳定碎石 / 级配碎石），面层施工前

慢裂型破乳慢，有足够时间渗透进基层孔隙形成嵌锁，实现基层与面层的应力传递，这是透层油的核心要求

PC-3
喷洒型阳离子 3 号乳化沥青
Spray Type Cationic Emulsified Asphalt No.3

破乳速度: 快裂 / 中裂型

制作工艺核心差异:
- 乳化剂：中碳链季铵盐，中 HLB 值 12-14，兼顾破乳速度与粘结力
- 研磨：胶体磨 3500r/min，研磨 1-2 遍，沥青微粒 2-4μm
- 稳定剂：微量添加，保证喷洒流动性

标准材料配比:
基质沥青 58%+ 水 41.2%+ 阳离子乳化剂 0.7%+ 稳定剂 0.1%

规范强制核心参数:
- 沥青含量≥50%
- 粘度 C₂₅,₃：8-20s
- 5d 储存稳定性≤5%
- 与水泥混凝土粘附性≥4 级

施工用途:
- 沥青面层与面层之间的粘层油
- 沥青面层与水泥混凝土桥面 / 基层的粘层油
- 旧沥青路面加铺层粘层油

适配路面层位:
沥青面层之间、面层与水泥结构层之间，上下层粘结

快裂型快速破乳成型，粘结力强，快速形成连续粘结层，为后续面层摊铺提供条件，无需渗透，仅需层间粘结

BC-1
拌和型阳离子 1 号乳化沥青
Mix Type Cationic Emulsified Asphalt No.1

破乳速度：慢裂型

制作工艺核心差异：
- 乳化剂：长碳链慢裂胺类，HLB 值 15-18，乳化膜强度极高
- 研磨：胶体磨 5000r/min，研磨 2-3 遍，沥青微粒 0.1-2μm
- 稳定剂：大量添加 PVA/CMC，保证拌和全程不破乳

标准材料配比：
基质沥青 60%+ 水 37.5%+ 阳离子乳化剂 2.0%+ 稳定剂 0.5%

规范强制核心参数：
- 沥青含量≥55%
- 拌和稳定度≥120s
- 5d 储存稳定性≤5%
- 集料裹覆率≥95%

施工用途：
- 冷拌沥青混合料
- 路面冷再生工程
- 稀浆封层

适配路面层位：
路面下面层、基层、面层预防性养护

慢裂型拌和稳定性极强，和集料拌和后 2-4h 不破乳，有充足的运输、摊铺时间，仅在碾压时受外力破乳成型

BC-2
拌和型阳离子 2 号乳化沥青
Mix Type Cationic Emulsified Asphalt No.2

破乳速度：中裂型

制作工艺核心差异：
- 乳化剂：中碳链胺类，HLB 值 12-14，平衡拌和稳定性与破乳速度
- 研磨：胶体磨 4000r/min，研磨 2 遍，沥青微粒 1-3μm

标准材料配比：
基质沥青 58%+ 水 40.8%+ 乳化剂 1.0%+ 稳定剂 0.2%

规范强制核心参数：
- 沥青含量≥50%
- 拌和稳定度≥60s

施工用途：
- 普通稀浆封层
- 细粒式冷拌料

适配路面层位：
路面上封层、坑槽修补

中裂型兼顾拌和时间与成型速度，摊铺后 2-4h 可开放交通

BC-3
拌和型阳离子 3 号乳化沥青
Mix Type Cationic Emulsified Asphalt No.3

破乳速度：快裂型

制作工艺核心差异：
- 乳化剂：短碳链季铵盐，HLB 值 8-12，拌和后快速破乳
- 研磨：胶体磨 3000r/min，研磨 1 遍，沥青微粒 3-5μm

标准材料配比：
基质沥青 60%+ 水 39.2%+ 乳化剂 0.7%+ 稳定剂 0.1%

规范强制核心参数：
- 沥青含量≥50%
- 拌和稳定度≥30s

施工用途：
- 应急坑槽修补
- 常温修补料

适配路面层位：
路面坑槽应急处置

快裂型拌和后快速成型，修补后 1-2h 即可开放交通

PN-2
喷洒型非离子 2 号乳化沥青
Spray Type Non-ionic Emulsified Asphalt No.2

破乳速度：慢裂型

工艺核心：
乳化剂为吐温、司盘类，HLB 值 12-16，皂液 PH 值中性，研磨细度极细

施工用途：
仅用于特殊场景：盐碱地区基层透层、酸碱废水环境防腐工程，高等级公路基本不用

为什么没有其他牌号：
- PN-1 需要快裂型，但非离子型破乳速度极慢，无法实现快裂，无适用场景
- PN-3 需要快裂粘层用，非离子型粘结力弱，无法满足层间粘结要求，因此规范不设置

BN-1
拌和型非离子 1 号乳化沥青
Mix Type Non-ionic Emulsified Asphalt No.1

破乳速度：慢裂型

工艺核心：
乳化剂为长碳链聚醚类，拌和稳定性极强，耐酸碱

施工用途：
仅用于盐碱地区冷拌沥青混合料、酸性废水环境防腐工程

为什么没有其他牌号：
非离子型仅慢裂型有实用价值，中裂 / 快裂型无法满足拌和 + 成型要求，因此规范仅保留 BN-1

PCR
喷洒型阳离子快裂改性乳化沥青
Spray Type Cationic Rapid Setting Modified Emulsified Asphalt

破乳速度：快裂型

工艺核心差异：
- 原料：SBS 改性沥青为基质，搭配快裂型阳离子乳化剂
- 研磨：胶体磨 4000r/min，研磨 2 遍，保证改性剂均匀分散
- 稳定剂：添加橡胶粉 / 乳胶，提升粘结力

规范强制核心参数：
- 沥青含量≥60%
- 蒸发残留物针入度 40-100（0.1mm）
- 软化点≥50℃
- 粘附性≥5 级

施工用途：
- 高速 / 一级公路粘层油
- 桥面铺装防水粘结层
- 同步碎石封层
- 高等级公路下封层

适配路面层位：
高等级公路面层之间、桥面铺装层之间、基层顶面

改性后粘结力、高温稳定性、水稳定性全面升级，快裂快速成型，满足重载交通、桥面的高要求

BCR
拌和型阳离子快裂改性乳化沥青
Mix Type Cationic Rapid Setting Modified Emulsified Asphalt

破乳速度：快裂型

工艺核心差异：
- 原料：SBR 改性沥青为基质，搭配快裂型阳离子乳化剂
- 研磨：胶体磨 3500r/min，研磨 2 遍，保证拌和裹覆性

规范强制核心参数：
- 沥青含量≥55%
- 拌和稳定度≥30s
- 5℃低温延度≥5cm

施工用途：
- 高等级公路应急坑槽修补
- 微表处预处理
- 冷补料生产

适配路面层位：
路面坑槽修补、预防性养护

改性后低温抗裂性、强度提升，快裂快速成型，修补后快速开放交通

BCM
拌和型阳离子中裂改性乳化沥青
Mix Type Cationic Medium Setting Modified Emulsified Asphalt

破乳速度：中裂型

工艺核心差异：
- 原料：SBS/SBR 复合改性沥青，搭配中裂型乳化剂
- 研磨：胶体磨 4000r/min，研磨 2 遍，沥青微粒 1-3μm

规范强制核心参数：
- 沥青含量≥55%
- 拌和稳定度≥60s

施工用途：
- 稀浆封层
- 微表处
- 高等级公路预防性养护

适配路面层位：
路面上封层、面层表面处治

中裂型兼顾拌和时间与成型速度，改性后耐磨、抗滑性能提升，满足高等级公路养护要求

BCS
拌和型阳离子慢裂改性乳化沥青
Mix Type Cationic Slow Setting Modified Emulsified Asphalt

破乳速度：慢裂型

工艺核心差异：
- 原料：高粘度改性沥青，搭配慢裂型乳化剂
- 研磨：胶体磨 5000r/min，研磨 3 遍，沥青微粒 0.1-2μm
- 稳定剂：大量添加，保证拌和稳定性

规范强制核心参数：
- 沥青含量≥60%
- 拌和稳定度≥120s
- 动稳定度≥6000 次 /mm

施工用途：
- 高等级公路路面冷再生
- 厂拌冷拌沥青混合料
- 冷再生基层

适配路面层位：
路面下面层、基层

慢裂型拌和稳定性极强，改性后强度、抗车辙性能提升，满足冷再生基层的承载要求
